一、設想解決的問題和預期效果

（一）設想解決的問題

當綜采工作面進行設備檢修時，檢修人員多數集中在轉載機后半部的卸料槽區段內進行作業。過程中盡管執行了停電閉鎖措施，但期間的交叉作業以及意外情況下，會存有設備誤啟動這種潛在的重大安全隱患，會把在此段作業的人員拉入轉載機內，而位于入料口前方的錘式破碎機將會對人員造成致命的傷害。

（二）預期效果

根據《煤礦安全規程》第一百一十四條第九款規定：工作面轉載機配有破碎機時，必須有安全防護裝置。結合井下現場實際，設計了轉載機入料口卷簾式安全防護裝置，它可以對誤入轉載機的人員進行捕捉與阻擋，并具有大量可供誤入轉載機人員緊急自救的抓手，避免人員進入破碎系統而導致人身傷亡事故。

本裝置為職工高風險作業提供安全保障，改善了工人的作業條件，提高礦井安全管理水平，杜絕特定傷亡事故發生，為企業減少經濟損失，該裝置適用于工作面配有轉載設備的所有礦井。

二、使用的技術原理和方法

卷簾式安全防護裝置主要由左、右支撐架、卷筒、轉動手柄、棘輪閉鎖機構、貴州防護網、導向板等組成，安裝固定在轉載機推移槽的入料口處。見圖1所示。

卷簾式安全防護網在使用時只需解除該裝置的閉鎖機構，逆時針轉動手柄將防護網放下，即可對轉載機的入料口進行全斷面防護。其功能猶如魚網一樣，可以將誤入轉載機人員的肢體套住，進行捕捉與阻擋，并具有大量可供誤入轉載機人員緊急自救的抓手，避免人員進入破碎系統而導致人身傷亡事故。本裝置為職工高風險作業提供安全保障，改善了工人的作業條件，提高礦井安全管理水平，杜絕特定傷亡事故發生，為企業減少經濟損失。

 三、成果創新點

創新點 1：該卷簾式防護網的所有結構件均為分體組裝，現場運輸方便、安裝便捷。

創新點 2：各部件的連接固定方式為螺栓連接，現場安裝時無需動用氣割、電焊等設施，避免井下工作面因動用焊接設備而帶來的安全隱患。

創新點 3：防護網柔性柵格設計，眾多的網孔可以將誤入轉載機人員的肢體套住，并為人員出于本能反應時提供大范圍的自救抓手，并且由于是柔性的，所以在生產運行過程中也不會因碰撞和煤塊的沖擊而造成損壞。

創新點 4：防護網在使用過程中，其懸垂高度可以根據實際需要進行自由調整。

創新點 5：棘輪閉鎖機構中，棘爪與支撐座之間連接有拉伸復位彈簧，并與卷筒右側棘輪相互配合，可對卷筒的轉動實現自動鎖定和手動解除。

四、應用情況及推廣情況

目前，已在礦井工作面的轉載機入料口處安裝了卷簾式安全防護網，能夠?qū)D(zhuǎn)載機的入料口進行全斷面防護，對保障人身的安全起到了較好的防護作用。柔性柵格式防護網的功能猶如魚網一樣，可以將誤入轉載機人員的肢體套住，進行捕捉與阻擋，并具有大量可供誤入轉載機人員緊急自救的抓手，避免人員進入破碎系統而導致人身傷亡事故。本裝置為職工高風險作業提供安全保障，改善了工人的作業條件，提高礦井安全管理水平，杜絕特定傷亡事故發生，為企業減少經濟損失，該防護裝置已在平朔集團井工一礦應用。

五、經濟與社會效益測算

使用該裝置能提高安全防護性能，可以阻擋和預防人員進入轉載機的破碎系統，能夠避免生產安全事故的發生。

若杜絕一例人身傷亡的生產安全事故，就可以為企業減少100～300萬元的經濟損失，更重要的是能夠避免多個家庭悲劇的發生。對重大隱患地點進行安全可靠的防范，不僅提高了礦井的安全管理水平，而且會起到示范引領作用，也必將會產生巨大的經濟效益和社會效益。

六、圖紙和圖片（圖紙另附）

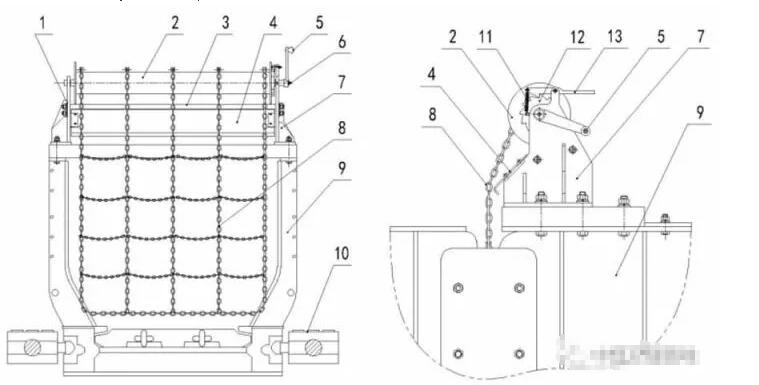

1.左支撐架，2.卷筒，3.左、右支撐架連接螺桿，4.導向板，5.轉動手柄，6.卷筒主軸，7.右支撐架，8.防護網，9.轉載機推移槽（入料口），10.推移座，11.拉伸彈簧，12.棘輪，13.棘爪

圖1  轉載機入料口卷簾式安全防護網結構示意圖

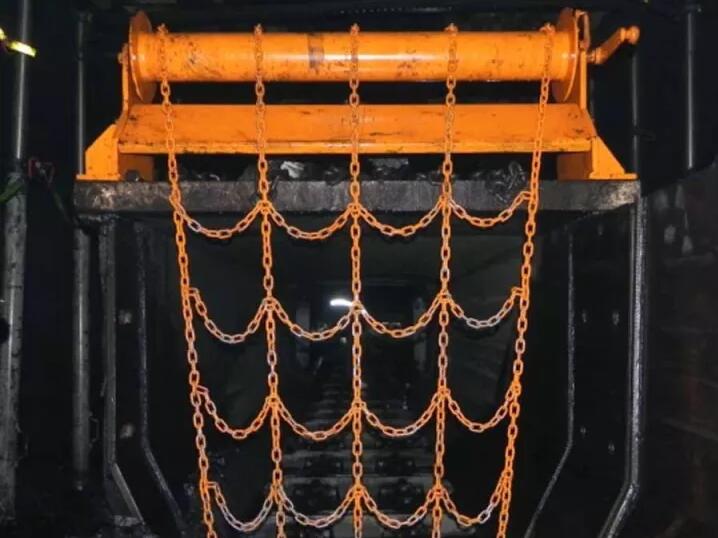

圖 2 轉載機卷簾式安全防護網現場應用圖

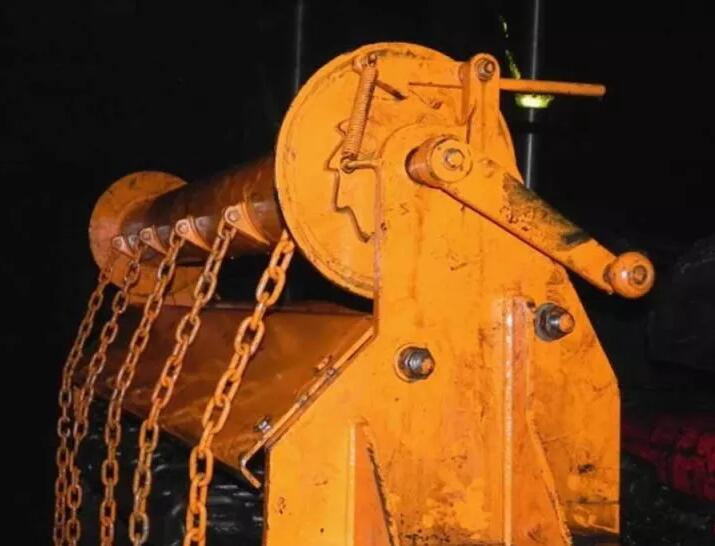

圖 3 棘輪閉鎖機構圖

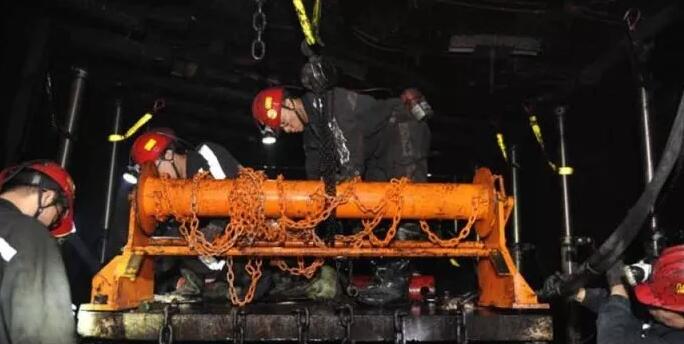

圖 4 轉載機卷簾式安全防護網現場安裝圖

 七、成果推廣應用范圍

轉載機入料口處安裝卷簾式安全防護網，具有操作簡便，安全性高，成本較低，收益較高，具有很強的推廣性。可作為轉載設備出廠時配套的一種安全防護設施，來提高設備運行的安全可靠性。

同時還具有適應性，該裝置為一種安全防護裝置，可適用于煤礦綜采工作面配有轉載設備的生產礦井。對避免惡性人身傷害事故的發生有著積極的意義，保障安全，在行業里有很好的發展前景，可進行技術轉化、推廣應用。
